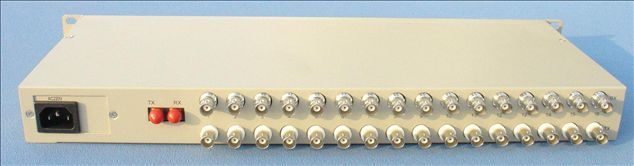

1 设备简介
16E1 PDH 光端机采用自主知识产权的大规模集成电路，应用时分复用技术，将E1信号混合编码后在一对光纤上传输。使用该芯片设计的产品采用单板设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
2 主要功能与特点
◆ 提供16路E1业务口 ，全数字时钟恢复和平滑锁相技术
◆ 提供RS232网管接口，支持统一网管；
◆ 提供RS485网管级联接口，多台设备可通过同一终端网管
◆ 双电源供电，互为热备份,可选AC220V,DC 48V等
◆ 提供完善的本端/对端告警监控，三色灯指示
◆ 支持本端/远端E1支路环回
◆ 提供一路公务电话
◆ 提供透明RS232数据通道，速率为300-19.2Kbit/s自适应
3 参数及技术指标
3.1 光接口
◆ 波长：1310nm（标准机型）
◆ 发光功率：≥－12dBm
◆ 接收灵敏度：≤－37dBm(BER≤10-11)
◆ 接口方式：FC
3.2 E1接口
◆ 设备有16路E1接口，符合G.703建议
◆ 速率：2048Kbps ±50ppm
◆ 码型：HDB3
◆ 阻抗：75Ω（非平衡）或120Ω（平衡）
◆ 抖动：符合G.742 G.823建议
◆ 输入口允许衰减： 0～6dB
◆ E1接头：DB37
3.3 以太网接口
◆ 无效
3.4 RS232接口
16E1 PDH光端机提供2路RS232接口，接口定义如下：
◆ 1路RS232供网管系统使用，速率为9600bit/s,DCE方式
◆ 1路RS232供用户使用,速率为300--19.2Kbit/s自适应，DCE方式
◆ 2路RS232共用一个DB9接头
3.5 RS485接口
◆ 用于级联网管，可同时监管32台设备
◆ 接口方式：2路RJ45接口分别用于上行级联和下行级联
◆ 速 率：9600bit/s
3.6 公务电话
◆ 四线手柄话机（RJ11接口）
◆ 不占用E1通道
3.7 电源
◆ 设备可采用双电源供电，互为热备份，
◆ AC 220V：220V交流输入
◆ DC 48V：48V直流输入
◆ 整机功耗 ＜10W
3.8 工作环境
◆ 工作温度： 0～45℃
◆ 相对湿度： ≤95%（25℃时）
◆ 大气压力： 70～106Kpa
|
