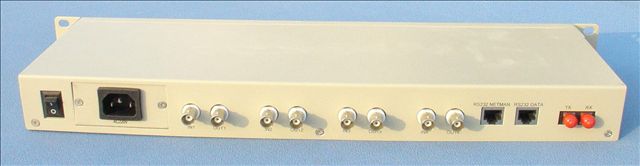

名称:4E1光端机
型号:TR-120
厂商:拓瑞(TORRY)
产品详细介绍

1 设备简介
  4E1 PDH光端机采用自主知识产权的大规模集成电路,应用时分复用技术,将E1信号混合编码后在一对光纤上传输。使用该芯片设计的产品采用单板设计,集成度高,体积小,功耗低,工作可靠,安装使用方便。

2 主要功能与特点

◆ 提供4路E1业务口 ,全数字时钟恢复和平滑锁相技术
◆ 提供RS232网管接口,支持统一网管;
◆ 提供RS485网管级联接口,多台设备可通过同一终端网管
◆ 双电源供电,互为热备份,可选AC220V,DC 48V等
◆ 提供完善的本端/对端告警监控,三色灯指示
◆ 支持本端/远端E1支路环回
◆ 提供一路公务电话
◆ 提供透明RS232数据通道,速率为300-19.2Kbit/s自适应

3 参数及技术指标

3.1 光接口
◆ 波长:1310nm(标准机型)
◆ 发光功率:≥-12dBm
◆ 接收灵敏度:≤-37dBm(BER≤10-11)
◆ 接口方式:FC
3.2 E1接口
◆ 设备有16路E1接口,符合G.703建议
◆ 速率:2048Kbps ±50ppm
◆ 码型:HDB3
◆ 阻抗:75Ω(非平衡)或120Ω(平衡)
◆ 抖动:符合G.742 G.823建议
◆ 输入口允许衰减: 0~6dB
◆ E1接头:DB37
3.3 以太网接口
◆ 无效
3.4 RS232接口
4E1 PDH光端机提供2路RS232接口,接口定义如下:
◆ 1路RS232供网管系统使用,速率为9600bit/s,DCE方式
◆ 1路RS232供用户使用,速率为300--19.2Kbit/s自适应,DCE方式
◆ 2路RS232共用一个DB9接头
3.5 RS485接口
◆ 用于级联网管,可同时监管32台设备
◆ 接口方式:2路RJ45接口分别用于上行级联和下行级联
◆ 速 率:9600bit/s
3.6 公务电话
◆ 四线手柄话机(RJ11接口)
◆ 不占用E1通道
3.7 电源
◆ 设备可采用双电源供电,互为热备份,
◆ AC 220V:220V交流输入
◆ DC 48V:48V直流输入
◆ 整机功耗 <10W
3.8 工作环境
◆ 工作温度: 0~45℃
◆ 相对湿度: ≤95%(25℃时)
◆ 大气压力: 70~106Kpa
